瑞士万通电极电缆线配置指南

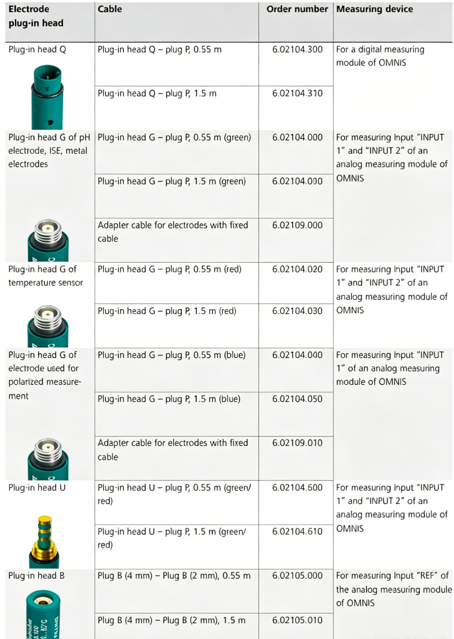

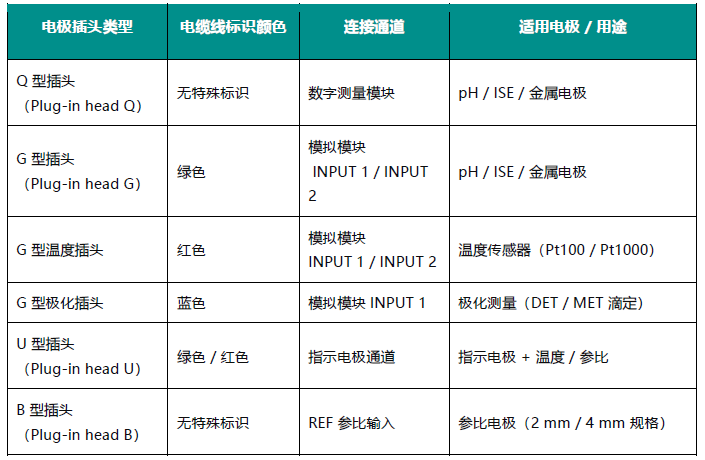

OMNIS 是瑞士万通的新一代智能滴定平台，采用模块化架构设计，其数字测量模块与模拟测量模块分别支持不同的电极接口类型。 下表汇总了 OMNIS 数字模块与模拟模块所支持的电缆线规格：

🔑 OMNIS 选线要点

① 6.02104.300 / 310 为 OMNIS 数字模块专用 Q→P 电缆线（0.55 m / 1.5 m），
 ② G 型插头电缆线按颜色区分功能：绿色= pH/ISE/金属，红色= 温度，蓝色= 极化，
 ③ 固定线缆电极需搭配适配器电缆：6.02109.000（Q→P）或 6.02109.010（G→B/U），
 ④ 参比电极 B 型插头分 2 mm 与 4 mm 两种规格，务必核对设备接口尺寸，
 ⑤ U 型插头电缆线（6.02104.600/610）同时连接指示电极与参比电极。

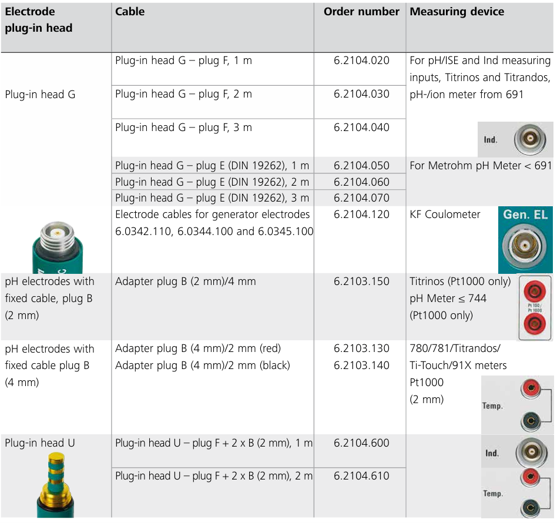

以下表格详细列出了pH、离子选择性电极（ISE）与金属电极的电缆线型号、插头/插座组合及适用设备范围：

🔑 pH / ISE / 金属电极选线要点

①  G→F 型电缆线（6.2104.020/030/040）适用于所有 Titrino/Titrando 的 Ind 测量输入，
 ②  G→E（DIN 19262）型电缆线（6.2104.050/060/070）用于早期 Metrohm pH 离子计（< 691 系列），
 ③  固定线缆 pH 电极需配适配器插头：6.2103.150（Pt1000→2 mm）或 6.2103.130/140（→4 mm），
 ④  库仑法水分仪（KF Coulometer）使用专用电极电缆线 6.2104.120，

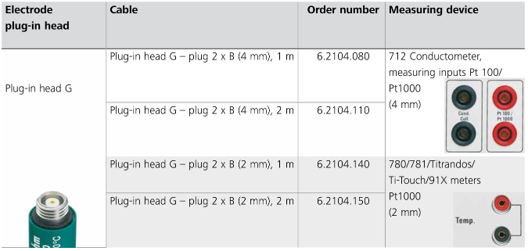

电导率测量池（Conductivity cell）和温度传感器（Pt100 / Pt1000）的电缆线接口与 pH/ISE 电极有所不同，主要使用 G 型插头搭配 2×B（4 mm 或 2 mm）组合，用于同时传输电导率信号和温度补偿信号。

🔑 电导率 / 温度传感器选线要点

① 712 Conductometer 使用 G→2×B（4 mm）电缆线：6.2104.080（1 m）或 6.2104.110（2 m），
 ② 780/781/Titrando / Ti-Touch 使用 G→2×B（2 mm）电缆线：6.2104.140/150，
 ③ 温度传感器接口分 Pt100（4 mm）与 Pt1000（2 mm）两种规格，选线前务必确认，
 ④ 电导率测量池电缆线同时承载电导信号和温度信号，不可用普通 pH 电缆线替代。

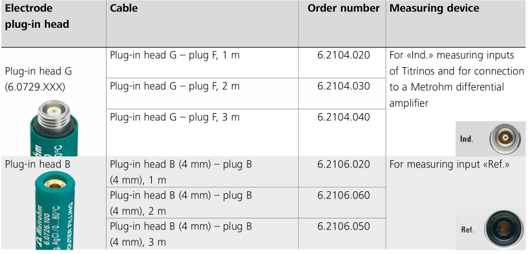

参比电极（Reference electrode）是电化学测量的电位基准，其接口为 B 型插头（Plug-in head B）。在 Titrino/Titrando 系列中，参比电极连接至 "Ref" 测量输入通道，电缆线规格为 B→B（4 mm）型。

 当使用 Metrohm 差分放大器时，指示电极通过 G→F 型电缆线连接至 "Ind" 输入，参比电极则通过 B→B 型电缆线连接至 "Ref" 输入。

🔑 参比电极 / 差分放大器选线要点

①  G→F 型电缆线（6.2104.020/030/040）用于差分放大器的 Ind 指示电极输入，

②  B→B（4 mm）型电缆线用于 Ref 参比电极输入：6.2106.020（1 m）/ 6.2106.060（2 m）/ 6.2106.050（3 m），

③  参比电极 B 插头尺寸必须与仪器 Ref 接口一致（4 mm 或 2 mm），切勿混用，

④  差分放大器需同时配两根电缆线（Ind + Ref），缺一不可。

实验室中也会出现将 Metrohm 电极连接至其他品牌仪器的需求。由于各品牌的电极接口标准不同，Metrohm 提供了一系列转接电缆线，可将 G 型插头的 Metrohm 电极适配至 BNC、LEMO、DIN 19262等主流接口标准。

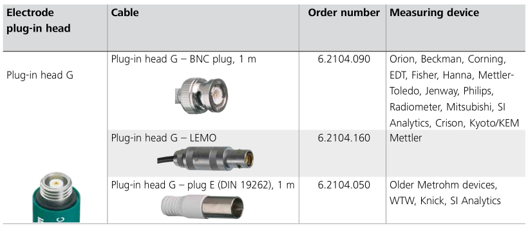

 以下是各第三方接口对应的兼容品牌及电缆线型号：

电缆线虽小，却是信号传输的"一公里"。一根劣化的电缆线，可能让所有精密测量化为泡影。以下维护要点请务必牢记：

⚠️ 电缆线劣化的三大高危场景：
• 高湿度环境 — 绝缘层吸潮后屏蔽性能下降，信号漏电导致读数漂移。
•化学腐蚀环境 — 酸碱蒸汽侵蚀外皮与屏蔽层，加速绝缘老化。
• 高温环境 — 期暴露在 > 40°C 环境中，绝缘材料龟裂、接触电阻增大。

✅ 建议维护周期：
• 每季度 — 目视检查电缆外观（裂纹、变色、插头松动）。
• 每半年 — 绝缘电阻测试（使用绝缘电阻表测量屏蔽层对信号线的阻值）。
• 每年 — 全面性能评估（信号传输完整性、接触电阻、屏蔽效能）。
• 发现异常 — 立即更换。
